Funkfernsteuerung Serie PAIL

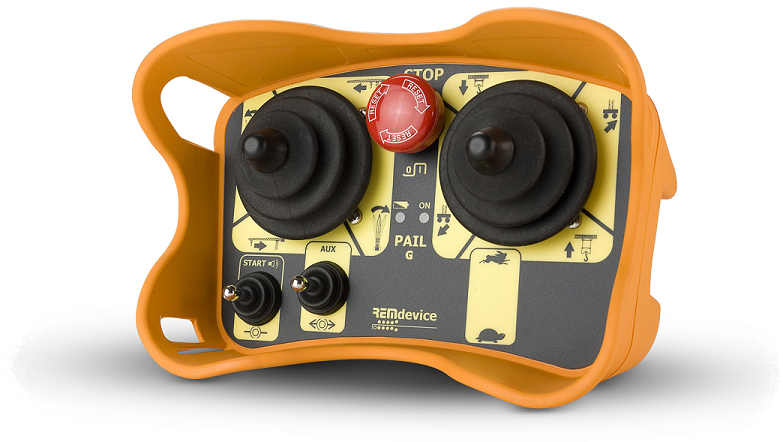

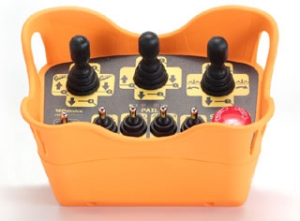

Funkfernsteuerung PAIL

KOMPAKT UND PRAKTISCH

Die PAIL ist eine industrielle Funkfernsteuerung mit professionellen Joysticks. Sie lässt sich einfach und sicher bedienen, selbst mit Arbeitshandschuhen. Erhältlich sind sowohl Standardlayouts für Bau- und Brückenkräne als auch kundenspezifische Konfigurationen und Layouts, welche 1:1 auf Ihre Anwendung zugeschnitten werden können. Optional kann die Serie PAIL mit Displays und Data-Feedback-Funktionen ausgestattet werden. Es lassen sich zudem Grenzwerte hinterlegen, über die Alarme auf dem Sender ausgegeben werden können. Der Funktionsumfang reicht von digitalen, über analoge Signale bis hin zu seriellen Ausgängen.

Datenblatt Serie PAIL

DUAL-BAND-System – 434 und 869 MHz in einem Gerät!

Merkmale & Details

Sender

Pail zeichnung

Modelle Die PAIL-Modelle werden grundsätzlich alle kundenspezifisch ausgestattet und 1:1 auf die jeweilige Anwendung angepasst.
Wählbar sind:
– Wahlschalter (rastend oder tastend)
– Drehschalter
– Drucktaster
– Joysticks (mit Stufen oder stufenlos)
– Pedal-Joysticks (rastend oder mit autom. Rückstellung)
– Potentiometer
Displays – 1.3 Zoll LCD
– 1.6 Zoll oder 3.2 Zoll Grafik Display
Statusanzeige über 4 LED’s
Modulation GFSK Manchester
Sendeleistung vom 1 mW bis 10 mW
Antenne intern
Akku 3.6 V
Autonomie bis zu 40 Stunden (bei 20 °C)
Hinweis Batteriewarnung ca. 30 min. vor vollständiger Entladung
Abmessungen ca. 200 x 135 x 130 mm
Schutzklasse IP65
Gewicht abhänging von der Konfiguration ca. 930 g
Garantie 3 Jahre
Empfänger

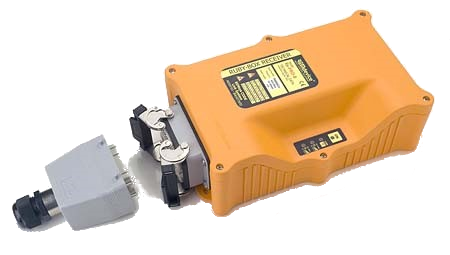

RubyBox Hartingstecker

Modelle RubyBox oder RxDin
bis zu 25 Relais + Start + Stop + Hupe
(alternativ auch mit CANopen)

EcoBox
CANopen

Spannungsvers. 12-24 VDC (+- 25 %)
24-115 VAC (+- 10 %)
230 VAC (+- 10 %)
Schutzklasse IP65 (EcoBox, RubyBox)
IP20 (RxDin)
Abmessungen EcoBox – 178 x 125 x 51 mm
RubyBox – 279 x 166 x 91 mm
RxDin – 158 x 75 x 90 mm
Antenne intern oder optional mit externer Antenne
Anschluss Kabeldurchführung oder über am Gehäuse montierten Hartingstecker
Optionen auf Wunsch liefern wir die Geräte auch steckerfertig verdrahtet
Statusanzeige über LEDs oder auszulesen über Monitortester
Garantie 3 Jahre
Technische Spezifikationen

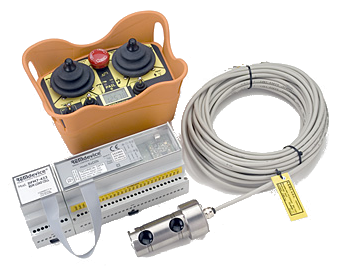

PAIL_Set

Frequenzen Dualband
433.050 – 434.790 MHz / 60 Kanäle
869.700 – 870.000 MHz / 12 Kanäle

weitere Frequenzen:
418.950 – 419.200 MHz / 11 Kanäle
902 – 928 MHz / 51 Kanäle

Reichweite abhängig von der Sendeleistung und der Umgebung ca. 100m
Hamming Code > 4
Reaktionszeit 45 ms (auch für aktiven Not-Aus)
Passiver Not-Aus 1 s
Temperaturbereich -20 °C bis +70 °C
Sicherheitskat. STOP Funktion PL d / Kat. 3 / SIL2
(alternativ auch PL e / SIL3 erhältlich)
Richtlinien • EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013
• EN 62479:2010
• EN 61000-6-2:2005
• EN 61000-6-3:2007 + A1:2011
• ETSI EN 300 220-1 V3.1.1 Final Draft
• ETSI EN 300 220-2 V3.1.1 Final Draft
• ETSI EN 301 489-1 V2.1.1
• ETSI EN 301 489-3 V2.1.0 Draft
• FCC Rule Parts 15C
• RSS-247 Issue 1
• RSS-GEN Issue 4
• Radio Transmission Approval Certificate (China)
• EAC-GOST Certificate (Russia)
• EN 60204-32:2008
• EN 13557:2003 + A2:2008
• UNI EN ISO 13849-1:2016
• Radio Equipment Directive (RED) 2014/53/EU
• Machinery Directive 2006/42/CE (as applicable)

QUALITÄT und GARANTIE werden bei uns groß geschrieben!

REMdevice Logo

Auf alle REMdevice Funksysteme gewähren wir ab dem Kaufdatum 3 Jahre Garantie auf die Elektrokomponenten und bei den wiederaufladbaren Systemen darüber hinaus sogar auf die Akkus.

Funkfernsteuerung lange Garantie

UNIVERSELLES LADEGERÄT

Funkfernsteuerung Ladegerät
bis zu 40 Std. Autonomie!
0%

Das universelle Ladegerät CONTACT-LESS hat keine sichtbaren metallischen Ladekontakte, welche somit auch nicht abgenutzt werden können. Die Akkus der Sender werden mit diesem patentierten System induktiv geladen. Es lädt Ihre Batterien schnell und zuverlässig wieder auf. Verdreckte und oxidierte Ladekontakte stellen so für Sie zukünftig kein Problem mehr dar. Eine vollständige Aufladung dauert lediglich 5 Stunden, wodurch sich eine Autonomie von bis zu 40 Stunden ergibt. Im Schnelllademodus ergibt sich über eine 20-minütige Aufladung bereits eine Autonomie für einen Arbeitstag von ca. 8 Stunden. Der Ladevorgang startet bereits, indem Sie den Sender auf das, mit Spannung versorgte, Ladegerät stellen. Intelligente Mikrochips überwachen den Ladevorgang kontinuierlich. Sie beenden den Ladevorgang bei voller Beladung der Akkus automatisch und vermeiden so Beschädigungen durch eine Überladung. Diese ökologische, wirtschaftliche und praktische Technik erweitert die Batterielebensdauer auf ca. 5 Jahre.

verfügbare Empfängervarianten:

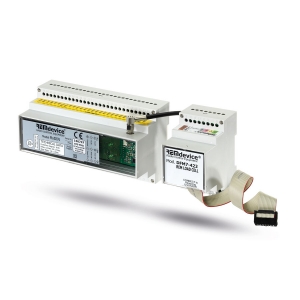

dinbox

DIN-Empfänger

  • mit Relais oder CANopen
Empfänger EcoBox Plug

EcoBoxCAN

  • mit Hartingstecker oder Kabeldurchführung
  • CANopen
Empfänger RubyBox

RubyBox

  • mit Hartingstecker oder Kabeldurchführung
  • mit Relais oder CANopen
Antenne

ANTENNEN FÜR JEDEN EINSATZZWECK

Die Antenne Active2 hat ein attraktives und innovatives Design und zeichnet sich durch ihre Robustheit und Zuverlässigkeit aus. Sie ist wasserdicht und eignet sich für eine Vielzahl von Anwendungen. Darüber hinaus sind auch Richtantennen mit Antennengewinn und omnidirektionale Antennen erhältlich.

Handsender mit Bauchgurt oder Schultergurt

Auf Baustellen oder bei der Bedienung von Maschinen werden häufig beide Hände benötigt – für diesen Fall werden die Sender der Serie PAIL standardmäßig mit Bauchgurt und Schultergurt geliefert, sodass Sie für sich entscheiden können, wie Sie den Sender lieber tragen möchten. Darüber hinaus ist der Sender optimal vor Stürzen geschützt und Sie haben ihn jederzeit bei sich.

Funkfernsteuerung PAIL mit Bauchgurt

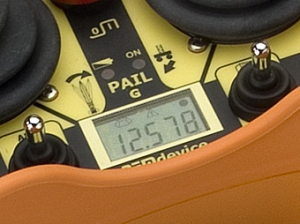

DISPLAYS für Data-Feedback:

7-stellige Digitalanzeige:
• klar und bedienerfreundlich
• geringer Energieverbrauch
• wirtschaftlich

Grafikdisplay:
• mit 16×16 Pixeln, Icons oder Full Screen mit 128×64 Pixeln
• 4 verfügbare Datensätze, 2 davon programmierbar
(kyrillisch, griechisch, etc.)
• 2 vertikale oder horizontale LED-Reihen für einfaches
ablesen (schnelles, direktes Feedback)

Funkfernsteuerung Display

MONITOR-TESTER

Funkfernsteuerung Monitortester

Über den Monitortester auszulesende Informationen:

  • Arbeitsstunden gesamt
  • Anzahl der Startvorgänge des Systems
  • Anzahl der gewollten Abschaltungen (Betätigung Not-Aus-Taster und automatische Abschaltung nach Ablauf der Totmannzeit)
  • Anzahl der vom System ausgeführten Abschaltungen (bspw. aufgrund des Verlassens des Sende- bzw. Empfangsbereichs)
  • Anzahl der ausgeführten Befehle je Taste bzw. Relais
  • Funkkanal und genaue Frequenz (diese lässt sich allerdings auch am Sender über die LEDs auslesen – multiband 433 und 869 MHz mit insgesamt 71 Kanälen)
  • Signalstärke der bestehenden Funkverbindung

ZUVERLÄSSIG UND ROBUST

Die Serie PAIL bietet Sicherheit und Zuverlässigkeit in Kombination mit Innovation und Multifunktionalität. Sie kann für eine Vielzahl von Anwendungen eingesetzt werden: Vom traditionellen Digital-Signal für Industrie und Automation über proportionale Signale bis zu CAN-BUS-Kommunikation für Sonderanwendungen. Weitere Anwendungen sind beispielsweise: Hebeanlagen, Wartungsequipment, Forstwirtschaft, Warenlogistik etc. Die umfangreiche Funktionalität ermöglicht ebenfalls Anwendungen in den Bereichen Mining, Steinbrüchen, bei denen Schredder, Bohrgeräte und Kettenfahrzeuge zum Einsatz kommen. Ob Rüttler, Bodenverdichter, Hafen oder Flughafenanwendungen – der Einsatzbereich ist nahezu grenzenlos.

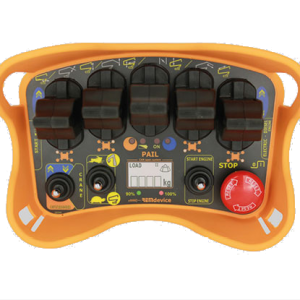

Hier finden Sie beispielhaft einige Konfigurationsmöglichkeiten:

Funkfernsteuerung PAIL
Funkfernsteuerung PAIL
Funkfernsteuerung PAIL
  • WICHTIGES AUF EINEN BLICK:

    • ergonomischer Sender mit Bauchgurt und Schultergurt
    • DUAL-Band (434 und 869 MHz)
    • kundenspezifische Konfiguration
    • Display mit Rückmeldung verfügbar
    • Anpassung der Sendeleistung möglich
    • Programmierung über Tastenkombinationen
    • Schutzklassen IP65
    • Statusanzeige über LEDs
    • 3 Jahre Garantie
    • Monitor-Tester
